氣動三通法蘭球閥

概述

大田閥門公司生產銷售的Q648/649F（PPL、M）-16氣動三通法蘭球閥可分為L型和T型。L型三通球閥用于介質流向的切換，能使相互垂直的兩個通道連通。三通球閥一般采用兩閥座結構，亦可采用四閥座結構。四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。

工作原理

氣動三通法蘭球閥的球體分L型和T型，氣動執行器帶動球體經90度的旋轉動作來達到換向的控制目的，或經180度的旋轉動作來達到換向與分流合流的控制目的。執行器與閥體的直接連接減少了發生故障的機率。

特點及用途

1. 氣動三通法蘭球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭連接少，可靠性高，設計實現了輕量化。
2. 氣動三通球芯分T型和L型，使用壽命長，流通能力大，阻力小。
3. 球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。

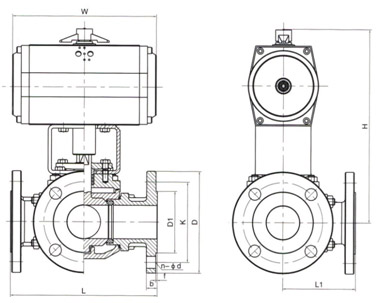

主要外形和連接尺寸 單位Unit:（mm）

法蘭標準：GB9113亦可按ANSI B16.5、JIS B2212
