三通球閥

概述

大田閥公司生產銷售的三通球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L三通球閥型只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。 三通球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。 三通球閥在管路中主要用來做切斷、分配和改變介質的流動方向。球閥是近年來被廣泛采用的一種新型閥門 三通球閥是一種比較新型的球閥類別，它有著自身結構所獨有的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。配以多回 轉電動執行機構，可實現對介質的調節和嚴密切斷。廣泛適用于石油、化工、城市給排水等要求嚴格切斷的工況。

特點

1. 三通球閥在結構上采用一體化結構，4 面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化
2. 三通球閥分 T 型和 L 型，使用壽命長，流通能力大，阻力小
3. 三通球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態

技術規范

注：系列閥門連接法蘭尺寸可根據用戶要求設計制造。

主要零件材質

序號	零件名稱	材質		注：系列閥門主要零部件及密封面的材質可根據實際工況調價或用戶特殊要求設計選用
		GB	ASTM
1	右體	WCB	A216-WCB
2	螺母	35	A194-2H
3	螺柱	35CrMoA	A193-B7
4	墊片	柔性石墨+不銹鋼	柔性石墨+不銹鋼
5	密封圈	PTFE	PTFE
6	球體	25+ENP	A105 + ENP
7	密封圈	PTFE	PTFE
8	閥體	WCB	A216-WCB
9	密封圈	PTFE	PTFE
10	密封圈	PTFE	PTFE
11	閥座	25	A105
12	O型圈	氟橡膠	氟橡膠
13	預緊螺母	25	A105
14	填料	1Cr13	A276-410
15	閥桿	1Cr13	A182-F6a
16	墊片	PTFE	PTFE
17	填料	柔性石墨	柔性石墨
18	螺釘	35CrMoA	A193-B7
19	填料壓蓋	WCB	A276-WCB
20	定位片	Q235A	碳鋼
21	擋圈	65Mn	AISI 1556
22	手柄	KT330-08	A47-667 32510

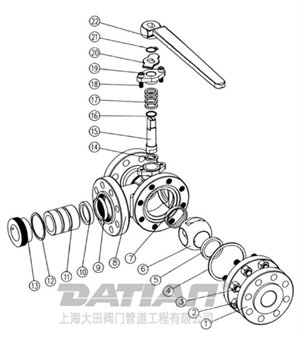

三通球閥 Q(3、6、9)44（5)F(N、P) 結構示意圖

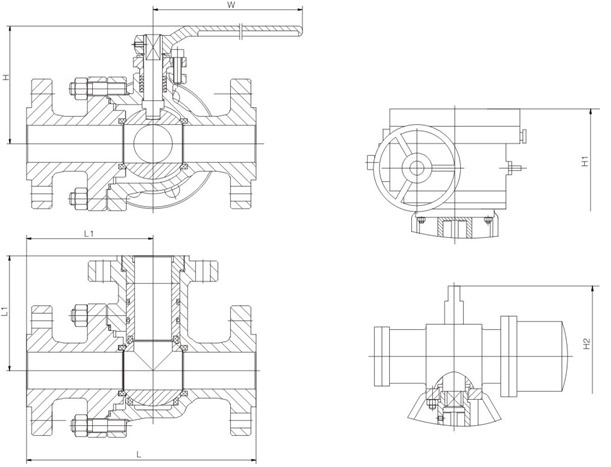

主要外形尺寸 PN1.6～4.0 MPa CALSS 150～300

三通球閥介質流通示意圖

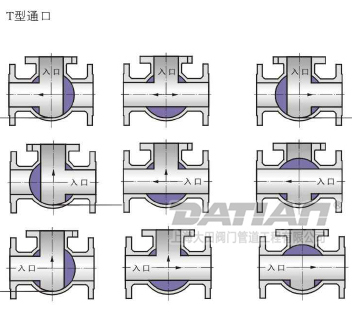

三通球閥T型通	實線：三通球閥T型通口 虛線：三通球閥L型通口

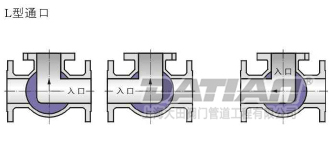

三通球閥L型通口

工作方式

L 型流道的三通 4 面閥座球閥，采用 2 面閥座，受力平衡，保證閉止通道上可靠密封。主要用于流路的換向。
T 型流道的三通 4 面閥座球閥，采用 4 面閥座，受力平衡，保證閉止通道上可靠密封。主要用于分流、混流、換向以及三通道的完全開放。

三通球閥力矩表

注：表中所列數據未經實際測定，僅供參考。
