氣動三通內螺紋球閥

概述

Q613/14/14F（PPL）-16，25
大田閥門公司生產銷售的氣動三通內螺紋球閥是綜合國內外先進技術而開發的新型三通切換型調節/切斷閥門。標準球芯有L型三通雙通道，改變球芯與管道的相對角度，可以對三支管道流體實現不同的組合控制；T型氣動三通內螺紋球閥可起配比作用，適用于液休、氣體、蒸汽等介質的配比調節與控制。氣動三通內螺紋球閥由氣動活塞式雙作用或單作用（彈簧復位式）執行機構組成，有比例調節型（采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的0-10mA DC或4-20mA DC電流信號，改變球芯的旋轉角度，可實現比例調節動作）。二位切換型（采用電磁換向閥、閥位回訊器，以AC220V或DC24V電源電壓和壓縮空氣作動力，實現對流體介質的快速切換控制）。

特點

1. 結構緊湊、啟閉迅速、流道暢通、流體阻力小。
2. 密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。
3. 一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
4. 維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。

主要外形和連接尺寸 單位Unit:（mm）

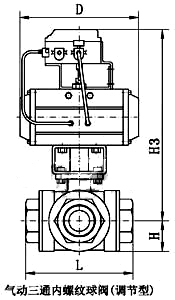

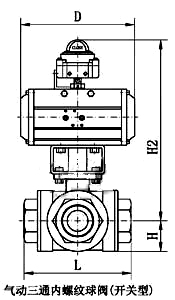

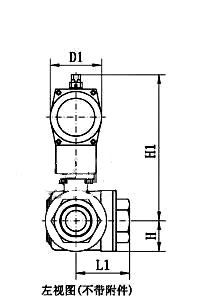

氣動三通內螺紋球閥(開關型)	氣動三通內螺紋球閥(調節型)	左視圖(不帶附件)

其他參數 閥體

其他參數 閥內件

其他參數 執行機構

※注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。
