1000wog三通不銹鋼球閥屬于手動類球閥。球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。球閥主要用于截斷或接通管道和設備介質，也可用于流體的調節與控制，球閥流體阻力小，結構簡單，體積小，重量輕，緊密可靠，操作維修方便，不會引起閥門密封面的侵蝕，適用范圍廣。
| 序號NO | 零件名稱Part Name | 材質Material |
|---|---|---|
| 1 | 閥體Body | 不銹鋼CF8M/CF8 |
| 2 | 閥蓋Cap | 不銹鋼CF8M/CF8 |
| 3 | 球Ball | 不銹鋼CF8M/CF8 |
| 4 | 球墊Ball Seat | 聚四氟乙烯PTFE |
| 5 | 閥桿Stem | 不銹鋼CF8M/CF8 |
| 6 | 填料Stem packing | 聚四氟乙烯PTFE |
| 7 | 中口Packing | 聚四氟乙烯PTFE |
| 8 | 大薄片Gasket | 聚四氟乙烯PTFE |
| 9 | 壓蓋螺母Stem Nut | 不銹鋼CF8M/CF8 |
| 10 | 手柄Handle | 不銹鋼CF8M/CF8 |
| 11 | 流向指示牌Flow Inoicator | ALUMINUM |
| 12 | 華司Handle Washer | 不銹鋼CF8 |
| 13 | 螺帽Handle Nut | 不銹鋼CF8 |
| 14 | 鎖定裝置Locking Device | 不銹鋼CF8 |
| 15 | 皮套Handle SLEEVE | 塑料Plastic |
| 16 | 盲蓋BLIND | 不銹鋼CF8M/CF8 |
| SIZE | d | L | H | D1 | B | W1 | W2 | h | 重量WT （g） |
|---|---|---|---|---|---|---|---|---|---|
| 1/2″ | 12.7 | 64 | 53 | 97 | 32.0 | 22.4 | 35.0 | 10-24UNC | 530 |
| 3/4″ | 16.0 | 76 | 63 | 126 | 38.0 | 22.4 | 35.0 | 10-24UNC | 700 |
| 1″ | 20.0 | 87 | 66 | 126 | 43.5 | 22.4 | 35.0 | 10-24UNC | 980 |
| 11/4″ | 25.0 | 96 | 81 | 145 | 48.0 | 22.4 | 35.0 | 10-24UNC | 1950 |
| 11/2″ | 32.0 | 114 | 83 | 145 | 57.0 | 25.4 | 38.1 | 1/4-20UNC | 2950 |
| 2″ | 38.1 | 142 | 96 | 204 | 71.0 | 25.4 | 38.1 | 1/4-20UNC | 4450 |
| SIZE | d | L | H | D1 | B | F | G | W1 | W2 | h | 重量WT（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2″ | 12.7 | 75 | 59 | 126 | 71.0 | 335 | 375 | 22.4 | 35.0 | 10-24UNC | 550 |
| 3/4″ | 16 | 85 | 64 | 126 | 81.5 | 390 | 425 | 22.4 | 35.0 | 10-24UNC | 725 |
| 1″ | 20 | 100 | 80 | 145 | 102.0 | 505 | 515 | 22.4 | 35.0 | 10-24UNC | 1000 |
| 11/4″ | 25 | 115 | 90 | 145 | 108.5 | 510 | 575 | 25.4 | 38.1 | 10-24UNC | 2000 |
| 11/2″ | 32 | 125 | 96 | 204 | 121.0 | 580 | 630 | 25.4 | 38.1 | 1/4-20UNC | 3000 |
| 2″ | 38.1 | 148 | 106 | 204 | 138.5 | 655 | 730 | 25.4 | 38.1 | 1/4-20UNC | 4650 |
 |
 |

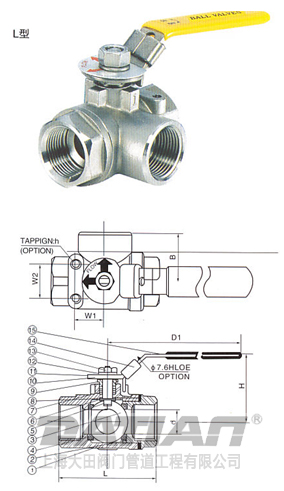

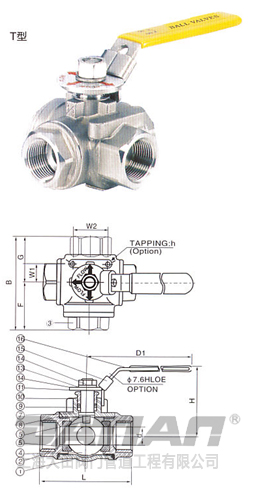

| 1000wog三通不銹鋼球閥 L型 | 1000wog三通不銹鋼球閥 T型 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的1000wog三通不銹鋼球閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
