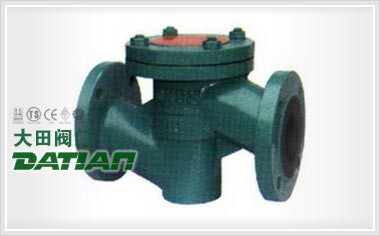

H41J升降式襯膠止回閥專用于控制一般腐蝕性介質，閥體內腔苗冕覆有可供選擇的各種橡膠，H41J升降式襯膠止回閥適用于不同工作溫度和流體管路，具有強度高、耐腐蝕性能好的特點。防止各類管路或設備上的介質逆流的單向啟閉
設計與制造：GB12235 結構長度：GB12221 法蘭連接：GB4216
襯里層：電火花檢測 實驗與檢驗按：GB/T 13927標準 公稱壓力：PN(MPa) 閥體：PN×1.5 密封：PN×1.1
材料：閥體：鑄鐵、球墨鑄鐵、碳鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼
襯里：橡膠 閥瓣：碳鋼完全包覆橡膠
1、閥體2、閥蓋3、閥體襯里4、閥瓣
| 公稱通徑 | 公稱壓力 | 工作壓力 | L | D | D1 | n-Фd |
|---|---|---|---|---|---|---|
| 15 | 1.6 1.0 | 1.6 1.0 | 130 | 95 | 65 | 4-13.5 |
| 20 | 150 | 105 | 75 | 4-13.5 | ||
| 25 | 160 | 115 | 85 | 4-13.5 | ||
| 32 | 180 | 140 | 100 | 4-17.5 | ||
| 40 | 200 | 150 | 110 | 4-17.5 | ||
| 50 | 230 | 165 | 125 | 4-17.5 | ||
| 65 | 290 | 185 | 145 | 4-17.5 | ||
| 80 | 310 | 200 | 160 | 6/2-17.5 | ||
| 100 | 350 | 220 | 180 | 6/2-17.5 | ||
| 125 | 400 | 250 | 210 | 6/2-17.5 | ||
| 150 | 480 | 285 | 240 | 6/2-22 | ||
| 200 | 600 | 340 | 295 | 6/2-22 | ||
| 250 | 730 | 395 | 350 | 10/2-22 10/2-22 | ||
| 300 | 850 | 445 | 400 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的H41J升降式襯膠止回閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
