概述

電動對夾襯膠蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著閥桿軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門處于全開狀態。本類閥門在管道中一般應當水平安裝。

D371X(半襯)、D371J、971J、D9671J/Fs(全襯)電動對夾襯膠蝶閥

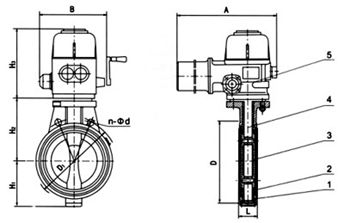

部件列表：1、閥體 2、閥座 3、蝶板 4、閥桿 5、氣動裝置

閥體	鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
蝶板	鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料
閥桿	碳鋼鍍鎳磷、不銹鋼
閥座密封圈	天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM
氣動裝置	組合件

壓力等級：PN（MPa）　1.0　1.6

襯里層：電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力：PN（MPa）
閥體：PN×1.5
密封：PN×1.1

公稱通徑DN	公稱壓力MPa	工作壓力MPa	L mm	D mm	D1 mm	n-Φd	H1 mm	H2 mm	氣動裝置					質量
公稱通徑DN	公稱壓力MPa	工作壓力MPa	L mm	D mm	D1 mm	n-Φd	H1 mm	H2 mm	型號	A mm	B mm	H3 mm	Do mm	質量
40	1.0	1.0	33	150	110	4-18	55	100	QB1-5-1	418	308	249		22
50			43	165	125	4-18	64	120	QB1-5-1	418	308	249		24
65			46	185	145	4-18	80	120	QB1-5-1	418	308	249		26
80			46	200	160	8-18	112	130	QB1-10-1	418	308	249		27
100			52	20	180	8-18	90	145	QB1-15-1	418	308	249		28
125			56	250	210	8-18	112	160	QB1-20-1	418	308	249		33
150			56	285	240	8-22	135	175	QB1-20-1	418	308	249		34
200			60	340	295	8-22	160	210	QB2-40-1	418	308	339		57
250			68	395	350	12-22	206	235	QB2-60-1	418	308	339		72
300			78	445	400	12-22	232	273	QB3-90-1	585	275	340	305	1142
350			78	505	465	1-22	263	310	QB3-120-1	585	275	340	305	125.5
400			102	565	515	16-26	295	340	QB3-200-1	585	275	340	305	170.5
450			114	615	565	20-26	327	370	QB3-250-1	585	275	340	305	200
500			127	670	620	20-26	358	399	QB4-400-0.5	729	355	372	457	238
550			140	730	675	20-30	384	430	QB4-400-0.5	729	355	372	457	271
600			156	780	725	20-320	474	460	QB4-500-0.5	729	355	372	457	339
700			165	895	840	24-30	486	610	QB5-800.-0.25	910	395	429	457	515
800			190	1015	950	247-33	591	672	QB5-1200-0.25	910	395	429	457	655
900			203	1115	1050	28-33	640	735	QC1500-0.4	783	448	585	400	920
1000			216	1230	1600	28-36	721	800	HQ2500-0.25	783	448	650	400	1100

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的D371X(半襯)、D371J、971J、D9671J/Fs(全襯)電動對夾襯膠蝶閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
