調節型蝶閥

調節型蝶閥 概述

ZRD型高性能調節型蝶閥采用智能控制，可采用電動或者氣動執行機構，實現對壓力、流量、溫度、液位等參數的調節。具有結構緊湊，功能強、體積小、密封性好，性能可靠、配套簡單、流通能力大，等優點特別是適合于介質是粘稠、含顆粒、纖維性質的場合。目前該調節閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。

調節型蝶閥 標準規格

閥體型式：扁平鑄造型
閥芯型式：三偏心蝶型
公稱通徑：DN50 ~600 NPS 2〞~24〞
公稱壓力：PN16 ~25 CLASS 150LB
連接方式：法蘭、對夾式
閥蓋形式：一體式
填 料：V型聚四氟乙烯、柔性石墨填料等
密 封 墊：金屬夾石墨密封
執行機構：氣動：氣動活塞式執行機構、氣動薄膜執行機構
電動：DTR系列 、 3810L系列
表面涂漆：綠色 丙稀酸聚胺酯磁漆

調節型蝶閥 型號編制

調節型蝶閥 性能

注：性能指標中各項參數為帶定位器純聚四氟乙烯填料的調節閥。

調節型蝶閥 選用參數表

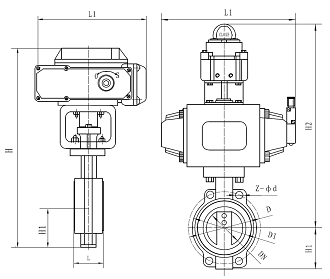

法蘭連接調節型蝶閥結構尺寸

公稱通徑		L	H	H1		L1
DN	NPS			軟密封	硬密封
50	2	108	539	82	112	208
65	2 1/2	112	554	92	115	208
80	3	114	569	100	120	208
100	4	127	614	110	138	208
125	5	140	649	125	164	208
150	6	140	725	142	175	256
200	8	152	835	170	208	256
250	10	165	890	192	243	256
300	12	178	995	222	283	256
350	14	190	1155	252	310	346
400	16	216	1225	282	340	346

對夾連接調節型蝶閥結構尺寸

公稱通徑		L	H	H1		L1
DN	NPS			軟密封	硬密封
50	2	43	539	82	112	208
65	2 1/2	46	554	92	115	208
80	3	46/49	569	100	120	208
100	4	52/56	614	110	138	208
125	5	56/64	649	125	164	208
150	6	56/70	725	142	175	256
200	8	60/71	835	170	208	256
250	10	68/76	890	192	243	256
300	12	78/83	995	222	283	256
350	14	78/92	1155	252	310	346
400	16	102	1225	282	340	346
