RRHX彈性座封閘閥除具有彈性座封閘閥的優點之外，并可以較直觀顯示閥門開啟程度，以便在較遠外判別閥門的開度，及時采取相應措施，啟閉迅速可靠，故常應用于防系統。

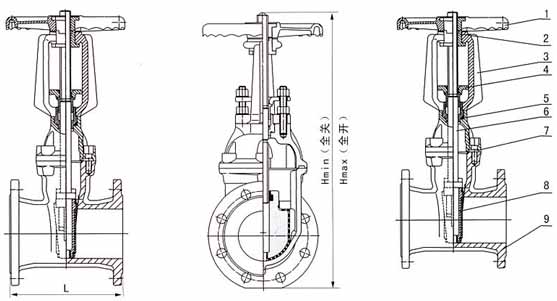

| NO. | 零件名稱 | 材質 |
|---|---|---|
| 1 | 手輪 | 可鍛鑄鐵 |
| 2 | 閥桿螺母 | 銅合金 |
| 3 | 支架 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
| 4 | 壓蓋 | 球墨鑄鐵、鑄鋼 |
| 5 | 密封圈 | 丁腈橡膠、三元乙丙 |
| 6 | 閥桿 | 不銹鋼 |
| 7 | 中口墊 | 丁腈橡膠、三元乙丙 |
| 8 | 閘板 | 球墨鑄鐵+三元乙丙或丁睛橡膠 |
| 9 | 閥本 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 |
| Hmin（全關） | 322 | 332 | 350 | 420 | 581 | 581 | 736 | 882 | 1009 | 1300 | 1380 |
| Hmax（全開） | 374 | 398 | 429 | 524 | 721 | 736 | 942 | 1013 | 1117 | 1655 | 1805 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的RRHX彈性座封閘閥 性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
