下展式放料閥

概述

下展式放料閥用于框式錨式攪拌器的反應釜放料，閥門采用法蘭或對接焊與設備連接并位于其底部，消除了工藝介質通常在容器出口的殘留現象。密封面采用耐沖刷、耐腐蝕材料，并進行特殊處理，使表面硬度達到HRC48～52，具有高耐磨、耐腐蝕的功能，保證了閥門的密封可靠性。該放料閥廣泛使用在化工、石油、冶金、制藥、染料、食品加工等行業。

主要零件材料

1. 閥體
2. 支架：ZG1Cr18N9Ti、CF8(304)、CF3(304L)、ZG1Cr18Ni2Mo2Ti、CF8M(316L)、WC8
3. 手輪：可鍛鑄鐵球墨鑄鐵或鋼
4. 閥桿
5. 法蘭：1Cr18Ni9Ti、0Cr18Ni9(304)、00Cr19Ni11(304L) 1Cr18Ni2Mo2Ti 2Cr13、 i12Mo2Ti 0Cr17Ni12Mo02(316)、 00Cr17Ni14M02(316L)
6. 閥瓣
7. 密封圈
8. 螺柱、螺母：1Cr17Ni2、35CrMoA、1Cr18Ni9Ti、45
9. 墊片
10. 填料：聚四氟乙烯片、柔性石墨、柔性石墨纏繞墊
11. 填料壓蓋：WCB、1Cr18Ni9Ti、0Cr18Ni9（304）、00Cr19Ni11(304L)、1Cr18Ni2Cr13、0Cr17Ni12Mo02(316)、 00Cr17Ni14M02(316L)
12. 閥桿螺母：銅

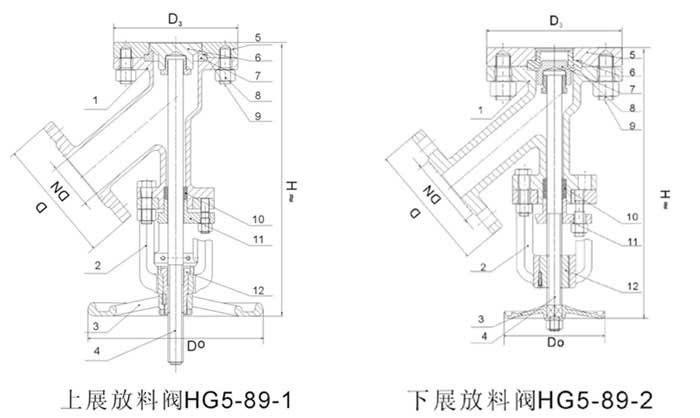

結構示意圖

主要外形尺寸（法蘭尺寸按JB79PN1.6MPa）
