SCZ系列插板閥

概述

SCZ系列插板閥驅動裝置可采用電動、氣動、手動、傘齒輪轉動等裝置。汽動裝置可安裝空氣過濾器、電磁閥、感應器，如安裝以上驅動裝置，汽動裝置應在合同中注明。

殼體試驗和密封試驗:

1. 插板閥的殼體試驗和密封試驗介質為水（含防腐劑）、煤油或粘度不大于水的其他適宜液體。
2. 密封副是非金屬密封的插板閥，密封殼體試驗和要求按GB/T13927-92 D級規定。
3. 密封副是金屬密封的插板閥，對有密封性能要求的，密封試驗的泄漏量按1×DNmm3/s計算，沒有密封性能要求的不做此項試驗。
4. 用電動、液動、氣動裝置驅動的插板閥，關閉位置調定后，關閉3次按1和3要求進行殼體和密封試驗。
5. 插板閥清潔度要求按JB/T7748的規定。
6. 靜壓壽命試驗。
7. 插板閥靜壓壽命試驗次數按規定，其他技術要按JB/Z 234的規定。

注：金屬密封指密封副材料是金屬-金屬

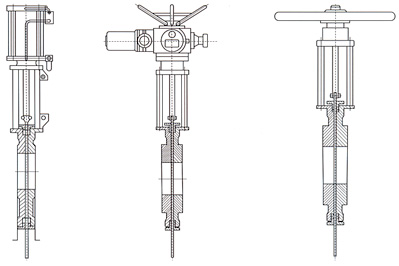

結構示意圖

主要性能規范

注：橡膠牌號取決于介質性質和使用溫度。
閘板材質牌號取決于介質性質。
