襯氟隔膜閥、襯里隔膜閥使用安裝說明

　
襯氟閥門、襯氟隔膜閥、襯里隔膜閥使用安裝說明





一、 用途和性能規范

本閥門是按照GB/T12239的規定設計、制造的，適用于溫度-20℃～180℃的強酸強堿類介質。在管路系統中作啟閉裝置用，并能確保在工作壓力下有良好的密封性能。
性 能 規 范
公稱壓力 PN 1.0Mpa
公稱通徑 DN 15～200
試驗壓力 強度試驗 1.5Mpa
密封試驗 1.1Mpa
氣密封試驗 0.6Mpa
適用溫度 -20℃～180℃
適用介質 強酸強堿類











二、 主要結構及工作原理

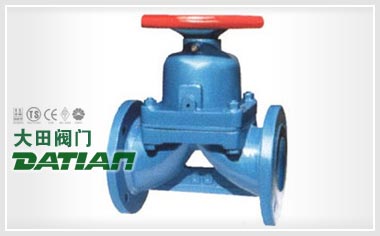

本閥門為堰式結構，閥體內襯氟塑料。結構簡單，密封性能好，使用安全可*。 其動作和密封原理： 轉動手輪，手輪帶動閥桿螺母，順時針旋轉為關閉，逆時針旋轉為開啟。閥桿螺母帶動閥桿，閥桿與鋼質閥瓣和橡膠襯墊及氟塑料隔膜連成一體，并將閥體內腔與閥蓋內腔隔開，以達到截斷與接通介質的目的。與介質接觸的隔膜選用氟塑料，內襯撓性好、富有彈性的橡膠，不僅增加了密封性能，也延長了氟塑料隔膜的使用壽命。
