ZHA/B型多彈簧氣動薄膜執行機構是把氣動調節儀表輸出的壓力轉換成推桿位移的變化，可以和直行程調節閥閥體連接，把控制系統輸入的信號轉換為閥芯的對應位置，實現控制調節閥開度的目的，具有受力均勻、穩定性好、輸出推力大、尺寸小，重量輕等優點。
ZHA型：正作用，氣關，當氣壓增加時，閥桿部件向下移；
ZHB型：反作用，氣開，當氣壓增加時，閥桿部件向上移。
| 型號 | ZHA/B-11 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
|---|---|---|---|---|---|---|
| 行程 | 10 | 10、16 | 16、25 | 40 | 40、60 | 100 |
| 有效面積 | 200 | 350 | 350 | 560 | 960 | 1600 |
| 氣源接口尺寸 | M10×1 | M12×1.25 | M16×1.5 | |||
| 氣源壓力 | 0.14、0.25MPa | |||||
| 環境溫度 | -30~60ºC | |||||
| 彈簧范圍 | 0.02~0.10、0.04~0.10、0.08~0.24MPa | |||||
| 回差 | 帶定位器：1% 不帶定位器：3% | |||||
| 線性 | 帶定位器：1% 不帶定位器：±5% | |||||
| ZH | 作用形式 | -尺寸規格 | -彈簧范圍（KPa） | -手輪機構 |
|---|---|---|---|---|
| ZH系列執行器 | A:正作用 B:反作用 |
11 22 23 34 45 56 |
20-100 40-200 80-240 |
無:不帶手輪 D:頂裝手輪 C:側裝手輪 |

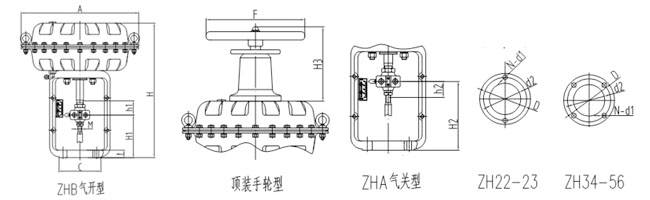

| 型號 尺寸 |
ZH-22 | ZH-23 | ZH-34 | ZH-45 | ZH-56 |
|---|---|---|---|---|---|
| A | 285 | 288 | 365 | 475 | 585 |
| H | 300 | 323 | 417 | 520 | 720 |
| H1 | 90 | 90 | 130 | 135 | 170 |
| h1 | 40 | 41 | 41 | 54 | 61 |
| t | 18 | 18 | 23 | 26 | 34 |
| C | 95 | 100 | 130 | 150 | 180 |
| H3(MAX) | 179 | 179 | 230 | 315 | 400 |
| F | 200 | 200 | 240 | 350 | 449 |
| H2 | 106 | 115 | 170 | 195 | 270 |
| h2 | 40 | 40 | 50 | 55 | 65 |
| N-d1 | 2-d10 | 2-d10 | 4-d12 | 4-d14 | 4-d18 |
| d2 | 60 | 60 | 80 | 95 | 100 |
| D | 80 | 80 | 105 | 118 | 130 |
| 重量 | 12 | 16 | 22 | 52 | 125 |
| 調節閥通徑DN | 閥桿螺紋 |
|---|---|
| 3/4” | M8 |
| 20,25,32,40,50 | M8 |
| 65,80,100 | M12×1.25 |
| 125,150,200 | M16×1.5 |
| 250,300 | M20×1.5 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的ZH型氣動薄膜執行機構性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
