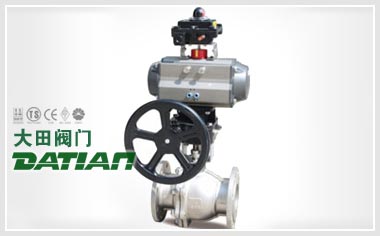

ZQO型切斷球閥由執行機構和球閥本體組成，O型球閥具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力大等特點。特別是球閥具有可靠的密封性能，作為管道內介質的切斷使用，廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。
閥體型式：直通鑄造閥
閥芯型式：O型截球體
公稱通徑：DN15 ~300 NPS 1/2〞~12〞
公稱壓力：PN16 ~40 CLASS 150LB ~300LB
連接方式：法蘭 FF、RF、RTJ、等.
對夾式
閥蓋形式：一體式
填 料：V型聚四氟乙烯、柔性石墨填料等
密 封 墊：金屬夾石墨密封
執行機構：氣動：活塞式執行機構、氣動薄膜執行機構

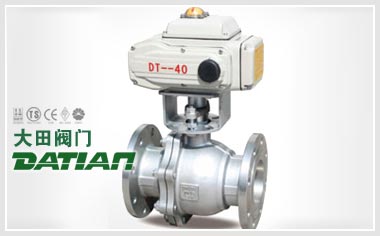

電動：DTR系列 、 3810L系列
表面涂漆：綠色 丙稀酸聚胺酯磁漆
| Z | 執行機構 | Q | 結構形式 | -公稱壓力 | 閥體材質 | 公稱通徑 |
|---|---|---|---|---|---|---|
| Z系列切斷閥 | S:氣動活塞執行機構 J:氣動薄膜執行機構 A:電動DTR執行機構 R:電動3810R執行機構 |
Q 切斷閥 |
O:標準型軟密封切斷球閥 |
PN16=16 CL150LB=CL150 |
C=WCB |
DN50=DN50 |
| 如：氣動活塞式切斷球閥，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZSQO-16C DN50 | ||||||
| 流量特性 | 快開(ON-OFF) |
|---|---|
| 額定CV值 | 全腔型CV 21~7359 |
| 行程 | 全開 90° |
| 允許泄漏量 | 軟密封：0泄漏 |
| 公稱通徑DN（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 額定流量系數Cv | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 | 5128 | 7359 |
| 配套氣動執行器 閥座PTFE | ||||||||||||||
| 雙作用ATD- | 50 | 63 | 75 | 88 | 100 | 125 | 145 | 180 | 240 | 265 | ||||
| 單作用ATS- | 63 | 75 | 88 | 100 | 115 | 125 | 145 | 160 | 200 | 240 | 265 | 330 | ||
| 配套電動執行器 閥座PTFE | ||||||||||||||
| 電動執行器3410R- | 05 | 10 | 20 | 50 | 60 | 100 | ||||||||
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的ZQO型氣動切斷球閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
