D(6,9)41F、D(6,9)41Fs、D341F、D341Fs法蘭襯氟塑料蝶閥

概述

法蘭襯氟塑料蝶閥
D41F、D41Fs、D341F、D341Fs、
D641F、D641Fs、D941F、D941Fs
設計與制造：GB12238
結構長度：GB12221
法蘭連接尺寸：GB4216

用途

D(6,9)41F、D(6,9)41Fs、D341F、D341Fs法蘭襯氟塑料蝶閥專用于控制非腐蝕性或強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路。具有強度高、耐腐蝕性能好的特點。
適用溫度：≤100℃、≤120℃、≤150℃、（可按照襯里材料）
壓力等級：0.6、1.0、1.6

測試

襯里層：電火花檢測
實驗與檢驗按GB/T13927標準
公稱壓力：PN閥體：PN×1.5 密封：PN×1.1

材料

閥體：鑄鐵、碳鋼、不銹鋼蝶板：不銹鋼、碳鋼完全包覆氟塑料
閥桿：碳鋼鍍鎳磷、不銹鋼閥座：PTFE、PCTFE、FEP、PFA 彈性條（墊）：Si
驅動裝置：組合件

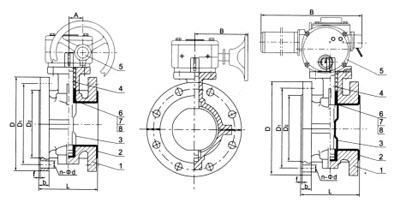

部件列表

1、閥體2、蝶圈3、蝶板4、蝶桿5、驅動裝置6、四氟圈7、填料圈8、蝶形彈簧
D(6,9)41F、D(6,9)41Fs、D341F、D341Fs法蘭襯氟塑料蝶閥

公稱通徑	L mm	D mm	D1 mm	D2 mm	b mm	n-Фd mm	f mm	蝸輪裝置		氣動裝置		電動裝置
公稱通徑	L mm	D mm	D1 mm	D2 mm	b mm	n-Фd mm	f mm	A	B	A	B	A	B
50	108	165	125	102	20	4-18	3	45	120	125	94	162	187
65	112	185	145	122	20	4-18	3	45	120	165	108	162	187
80	114	200	160	133	22	8-18	3	45	120	185	128	162	187
100	127	220	180	158	22	8-18	3	45	120	185	128	162	187
125	140	250	210	184	24	8-18	3	45	120	210	137	162	187
150	140	285	240	212	24	8-22	3	66	150	224	160	162	187
200	152	340	295	268	26	8-22	3	85	170	295	182	409	513
250	165	370	350	320	28	12-22	4	85	170	382	228	409	513
300	178	445	400	370	28	12-22	4	106	205	382	228	409	513
350	190	505	460	430	30	16-22	4	106	205	440	262	409	513
400	216	565	515	485	32	16-26	4	130	240	585	332	409	513
450	222	615	565	532	32	20-26	4	155	240	585	332	409	513
500	229	670	620	585	34	20-26	4	169	306	585	332	409	513
600	267	780	725	685	36	20-30	5	198	324	642	380	409	513
700	292	895	840	800	40	24-30	5	200	335	702	438	409	513
800	318	1015	950	905	44	24-33	5	241	356	702	438	409	513
900	330	1115	1050	1005	46	28-33	5	241	356	1890	440	409	563
1000	410	1230	1160	1110	50	28-36	5	241	356	1890	545

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的D(6,9)41F、D(6,9)41Fs、D341F、D341Fs法蘭襯氟塑料蝶閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
