概述

GIQ氣動高真空蝶閥，是氣動單元組合儀表中的執行單元，它來自調節儀表的信號，改變介質的切斷與流通，該產品操作力大，閥體設計新穎，流阻小，額定流量系數大，密封性能優良。因而廣泛應用于石油、化工、輕紡、食品、泡塑等各工業部門的生產過程自動控制和遠程控制交流中。

特點

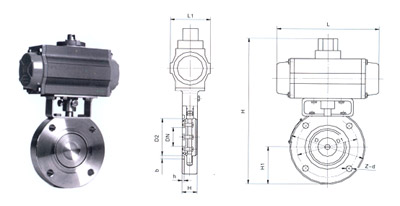

GIQ氣動高真空蝶閥，是氣動單元組合儀表中的執行單元，它來自調節儀表的信號，改變介質的切斷與流通，該產品操作力大，閥體設計新穎，流阻小，額定流量系數大，密封性能優良。 GIQ氣動高真空蝶閥結構圖

工作原理

GIQ氣動高真空蝶閥是由執行機構(氣動、電動)與轉角型蝶閥體二部份組成，中間由支架相連而成。以GIQ型為例：執行機構是由雙氣路氣缸為主體，接受二位四通電磁閥控制輸出的(0.4～0.6MPa)氣源信號壓力為動力，通過控制元件改變氣流方向，執行氣缸驅動蝶閥作啟閉運動。GIQ氣動高真空蝶閥根據不同的材質，及不同的執行機構分類，適用于-25～200℃的介質，閥體由碳素鋼（鍍鎳）、不銹鋼及合金鋼等。

要性能規范

公稱通徑	45	50	65	80	100	125	150	200	250	300	350	400	450	500	600	800
連接法蘭	JB/T919 GB/6070
漏氣速率	133.3×10-6										133.3×10-5
通導能力	48	97	178	260	546	938	1328	2611	3962	6159	8535	10912	13558	16202	22418	41357
氣缸直徑	50							63			80		100		125
適應范圍	133.3×10-6～101×103
介質溫度	-25～80
電磁換向閥電源電壓及頻率	220/50
電磁換向閥功率	10
氣源壓力	0.4～0.6
啟閉時間	＜3
開閥時，閥板兩側壓力差	≤101

采用標準

設計制造	連接法蘭	檢驗與試驗
JB/T4079 91	JB/T919 GB/T6070	JB/T1079 JB/T6446

主要零件材料

零件名稱	閥體和蝶板	構件	密封墊（閥體、蝶板）
材料	碳素鋼（鍍鎳）	2Cr13	丁腈橡膠
材料	不銹鋼	不銹鋼	丁腈橡膠/氟橡膠

主要尺寸及重量

型號	公稱通徑	主要尺寸							重量
型號	公稱通徑	D	D1	h	H	H1	B	Z-Фd	重量
GlQ-40	40	70	85	20	109.5	51	91	4-Ф7	2
GlQ-50	50	90	110	20	135	64	91	4-Ф9	3
GlQ-80	80	125	145	30	284.5	92	136	4-Ф	5.5
GlQ-100	100	145	170	30	309	104	136	4-Ф12	6
GlQ-150	150	195	220	35	366	136	164.6	8-Ф12	10
GlQ-200	200	250	275	40	422.5	165	199	8-Ф12	16
GlQ-250	250	300	330	45	482	197	199	8-Ф14	21
GlQ-300	300	350	380	55	543	233	224.6	8-Ф14	30
GlQ-400	400	465	500	60	686	293	253	8-Ф18	65
GlQ-500	500	565	600	80	742	355	300	12-Ф18	95
GlQ-600	600	670	710	100	912	428.5	330	12-Ф21	148
GlQ-800	800	880	920	130	117	565	445	20-Ф21	220

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的GIQ氣動高真空蝶閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
