用途

高溫高壓電站截止閥可以根據不同的壓力,不同的溫度,采用特殊的結構和相應的密封,試壓采用工作壓力的1.5倍試壓,確保閥門在工作壓力的狀態下不會發生泄漏,同時保證在相應的溫度下,密封不會發生變形,不會發生密封不嚴的現像。焊接式電站截止閥,是電力,電氣,機電設備工程,電控設備工程中應用最多的閥門之一,由于其安裝方便,制造合理,經濟簡單,所以大量使用在電力工程等管道中,本公司生產的J61H/Y型，外表美觀，密封性能好，耐壓高，拆裝維護方便，深得廣大新老客戶的好評。

主要特點

閥門與管路連接采用焊接式結構。
密封面不易磨損、擦傷，密封性能好，壽命長。
結構緊湊，啟閉性好、高度小、維修方便。
適用于水、蒸汽、油品管路上，具有耐高溫、耐高壓的特點。

高溫高壓電站截止閥結構圖

主要性能和使用范圍

產品型號	公稱壓力PN（MPa）	試驗壓力（MPa）		工作壓力（MPa）			工作溫度	適用介質
產品型號	公稱壓力PN（MPa）	殼體強工	密封	P45	P55	P57	工作溫度	適用介質
J61H/Y-100	10	15	11				≤450	水、蒸汽、油品
J61H/Y-200	20	30	22
J61H/Y-250	25	38	28
J61H/Y-320	32	48	36
J61Y-P54/100V		30	22	10			≤540	蒸汽
J61Y-P54/140V		38	28	14
J61Y-P54/170V		48	36	17
J61Y-P55/100V		38	28		10		≤555
J61Y-P55/140V		48	36		14
J61Y-P55/170V		53	39		17
J61Y-P57/100V		48	36			10	≤570
J61Y-P57/140V		55	40			14
J61Y-P57/170V		60	44			17

主要零件材料

零件名稱	閥門	閥蓋	閥桿	閥瓣	密封面	填料	閥桿螺母	手輪	緊固件
J61H型	25 WCB	25 40Cr	鉻不銹鋼鉻鉬鋁鋼氨化	鉻不銹鋼	鉻不銹鋼	柔性石墨	鋁青銅	可鍛鑄鐵	優質碳鋼鉻鉬鋼
J61Y型	25 WCB	25 40Cr	鉻不銹鋼鉻鉬鋁鋼氨化	25	硬質合金				優質碳鋼鉻鉬鋼
J61Y-P54型	ZG20CrMoV 12Cr1Mo1V	12Cr1Mo1V	20Cr1Mo1VA 25Cr2Mo1VA	12Cr1Mo1V	硬質合金				鉻鉬鋼
J61Y-P55型	ZG15CrMoV 12Cr1Mo1V	12Cr1Mo1V	20Cr1Mo1VA 25Cr2Mo1VA	12Cr1Mo1V	硬質合金				鉻鉬鋼
J61Y-P57型	ZG15CrMoV 12Cr1Mo1V	12Cr1Mo1V	20Cr1Mo1VA 25Cr2Mo1VA	12Cr1Mo1V	硬質合金				鉻鉬鋼

高溫高壓電站截止閥J61Y H-100、200、250、320

54 54 54 H61Y-P55/100V、P55/140V、P56/170V 57 57 57

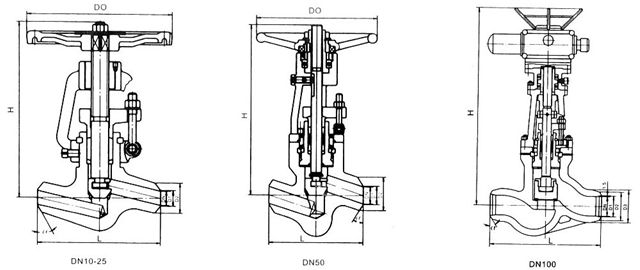

高溫高壓電站截止閥結構圖

主要尺寸及重量

主要尺寸DN（mm）	主要尺寸及連接尺寸							重量
主要尺寸DN（mm）	L	D1	D2	D3	a	H	D0	重量
61H/Y100、200、250、320 J61Y-P54/100V、P54140V、P54170V
10	120	12	25	-	40°	185	140	2.8
15	170	17	36	-	40°	247	200	7.5
20	170	22	42	-	40°	248	200	9
25	170	26	42	-	40°	248	240	9.5
32	170	31	44	-	40°	248.5	280	15
50（1）	250	50	82	-	32°	450	320	60
50（2）	320	50	82	-	32°	450	320	64
65	430	69	100	110	32°	669	400	74
80	470	84	108	130	32°	669	450	112.5
100	560	107	144	165	32	755	500	178.5
注：DN50為兩種結構長度
J61Y-P55/100V、P55/140V、P55/170V J61Y-P57/100V、P57/140V、P57/170V
10	120	12	28	-	40°	189	140	3
15	170	17	40	-	40°	250	200	9
20	170	22	46	-	40°	252	200	11
25	170	26	46	-	40°	254	240	13
32	170	31	49	-	40°	254	280	17
50（1）	250	50	90	-	32°	453	320	68
50（2）	320	50	90	-	32°	455	320	72
65	430	69	104	115	32°	630	400	83
80	470	84	110	140	32°	672	450	118
100	560	107	148	170	32°	761	500	185

高溫高壓電動電站截止閥 J961H Y-100、200、250、320

J961Y-P54/100V、P54/140V、P54/170V
J961Y-P54/100V、P54/140V、P54/170V
J961Y-P54/100V、P54/140V、P54/170V

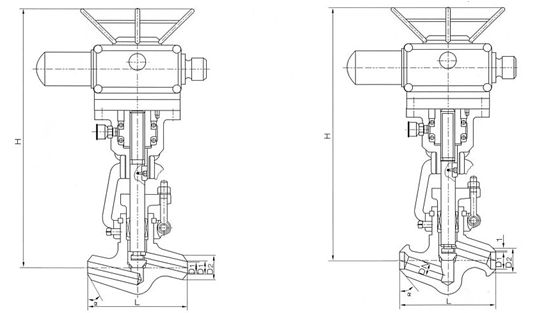

高溫高壓電動電站截止閥結構圖

主要性能規范和使用范圍

產品型號	公稱壓力 PN/MPa	試驗壓力/MPa		工作壓力/MPa			工作溫度℃	適用介質
產品型號	公稱壓力 PN/MPa						工作溫度℃	適用介質
J961H Y-100	10	15	11	/	/	/	≤450	水、蒸汽、油品
J961H Y-200	20	30	22	/	/	/
J961H Y-250	25	38	28	/	/	/
J961H Y-320	32	48	36	/	/	/
J961Y-P54/100V	/	30	22	10	/	/	≤540	蒸汽
J961Y-P54/140V	/	38	28	14	/	/
J961Y-P54/170V	/	48	36	17	/	/
J961Y-P55/100V	/	38	28	/	10	/	≤555
J961Y-P55/140V	/	48	36	/	14	/
J961Y-P55/170V	/	53	39	/	17	/
J961Y-P57/100V	/	48	36	/	/	10	≤570
J961Y-P57/140V	/	55	40	/	/	14
J961Y-P57/170V	/	60	44	/	/	17
