A46先導式安全閥

概述

A46先導式安全閥得用導閥壓力信號打開主閥閥瓣，具有開啟靈敏，回座壓力高，密封性好特點，廣泛使用于石油、天然等設備或系統，作為安全保護裝置。 先導式安全泄壓閥是一種新穎結構的安全閥。主要用于石油天然氣、化工、電力、冶金和城市燃氣等領域，是受壓設備、容器或管路上的最佳超壓保護裝置。其主要優點是變彈簧直接作用為導閥間接作用，提高了動作的靈敏度，而且主閥采用套筒活塞式，雙重密封閥座結構，動作精度高、重復性好、回座快、不泄漏、能帶高背壓排放、工作等命長、工作穩定可靠，它還可在線調校，反復啟跳排放后，仍然能自動回座，關閉嚴密，操作維護方便。

應用范圍

先導式安全閥特別適用于高背壓、大流量、高壓力和安裝位置緊湊的場所應用。先導式安全閥主要用于石油天然氣、化工、電力、冶金和城市燃氣等領域，是受壓設備、容器或管路上的最佳超壓保護裝置。

結構特點

1. 閥座軟密封保證安全閥起跳前后的良好密封性。
2. 允許工作壓力接近安全閥的整定壓力。
3. 較小超壓就能使安全閥主閥迅速達到全啟狀態。
4. 安全閥動作性能和開啟高度不受背壓的影響。
5. 啟閉壓差可調。
6. 導閥不流動型結構設計減少了有害介質的排放和環境污染。
7. 可在線檢測安全閥的整定壓力。

先導式安全閥的主要優點是變彈簧直接作用為導閥間接作用，提高了動作的靈敏度，而且主閥采用套筒活塞式，雙重密封閥座結構，動作精度高、重復性好、回座快、不泄漏、能帶高背壓排放、工作等命長、工作穩定可靠，它還可在線調校，反復啟跳排放后，仍然能自動回座，關閉嚴密，操作維護方便。

設計制造標準

結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

主要零部件材料

NO.	零件名稱	Ax46Y/F 材料	KAX46Y/F材料
1	閥體	WCB	WCB
2	閥瓣	2Cr13/2Cr13+PTFE	1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE
3	導向套	1Cr18Ni9Ti	1Cr18Ni9Ti
4	彈簧	50CrVA	50CrVA
5	O型圈	氟橡膠	氟橡膠
6	閥蓋	25	25
7	導閥	部件

A46H/F-25(16C/40)主要尺寸

公稱通徑DN（mm）	DN	do				PN16C～25				PN40
						尺寸（mm）			重量（kg）	尺寸（mm）			重量（kg）
						L	L1	H		L	L1	H
25	50	10	13	16		114	105	330	17	114	111	369	18.5
32	50	10	13	16		121	124	331	19	121	124	371	20
40	80	20	26			124	130	345	24	124	130	385	26
50	80	20	26	33		124	137	348	30	124	137	348	31
80	100	33	40	50		162	156	369	50	162	156	369	53
100	150	50	55	63	72	210	197	448	82	210	197	488	91
150	200	96	115			241	240	450	144	241	240	490	155
200	250	146				279	276	464	298	279	279	504	314

A46H/F-100(64/160)主要尺寸

公稱通徑DN（mm）	DN	do				PN16C～25				PN40
						尺寸（mm）			重量（kg）	尺寸（mm）			重量（kg）
						L	L1	H		L	L1	H
25	50	10	13	16		114	111	369	20	121	125	370	22
32	50	10	13	16		121	124	371	21.5	140	149	371	27
40	80	20	26			124	130	385	26	171	162	383	30
50	80	20	26	33		124	137	388	35	171	167	388	44
80	100	33	40	50		162	162	408	55	181	191	409	73
100	150	50	55	63	72	210	197	488	95	233	249	491	132
150	200	96	115			241	246	494	182	-	-	-	-
200	250	146				279	297	504	342	-	-	-	-

先導式安全閥工作原理

當被保護系統處于正常運行狀況時，導閥閥瓣處于關閉狀態。系統壓力從主閥進口通過導管和導閥傳入主閥閥瓣（活塞）上方氣室。由于活塞面積大于閥瓣密封面面積，系統壓力對閥瓣產生一個向下的合力，使主閥處于關閉、密封狀態。 當系統壓力升高達到整定壓力時，導閥開啟，同時滑閥向上移動封閉導閥的進氣通道。主閥閥瓣上方氣室的介質經由打開的導閥排出，使主閥閥瓣上方壓力降低。主閥閥瓣在進口壓力的推動下打開而使系統卸壓。 當系統壓力降低到一定值時，導閥回座并帶動頂桿頂開滑閥。系統壓力再次通過導閥傳入主閥閥瓣上方氣室，并推動主閥閥瓣關閉。

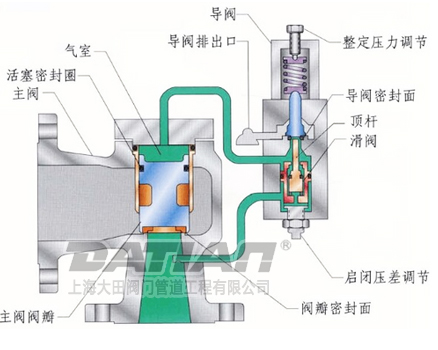

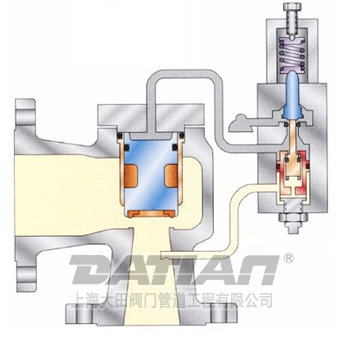

A46先導式安全閥關閉狀態	A46先導式安全閥開啟狀態
